產品特點

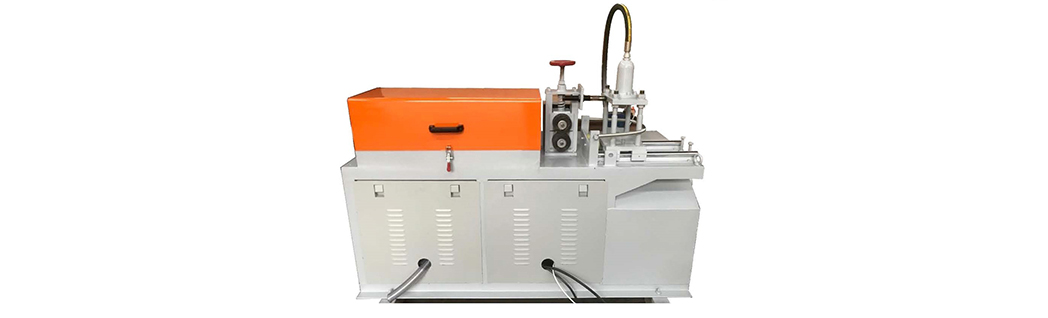

本機主要由進料口、調直筒、牽引送料機構、液壓切斷機構機座、承料架、電機傳動機構及電氣控制箱成。
>> 盤條架安裝在離主機4 M的地方，用于存放盤圈鋼筋。
>> 調直筒通過三角皮帶由電機驅動，調直筒體內有五塊調直模根據不同線徑把剛才調成一定的曲線幅度(幅度太小出來的線材為月牙 彎,幅度過大出來的線材為波浪線)
>> 牽引送料裝置由伺服電機經過同步帶傳動到減速機變速,然后同步到牽引壓輪,根據不同線徑選擇合適的線槽，牽引壓輪夾持線材往前送料，并能實現調速和計長度，到達所設定長度后停止驅動，液壓切斷后重新開始第二根送料。
>> 液壓切斷機構:自動調壓油泵，使得油泵壓力不用人為調整，避免壓力過高燒毀電機，確認電機旋轉方向與油泵旋轉方向匹配，即打開電機油泵就開始供油，通過電磁換向閥，把油注入油缸實現切斷，油缸回刀靠油缸自身彈簧實現快速回刀。
>> 承料架用于承受切斷后的直鋼筋，料槍底部是一根托絲桿使得調直后是線材不會掛落下來，切斷時壓板把開門裝置下壓通過打開托絲桿使線材落下，并通過扭簧閉合。

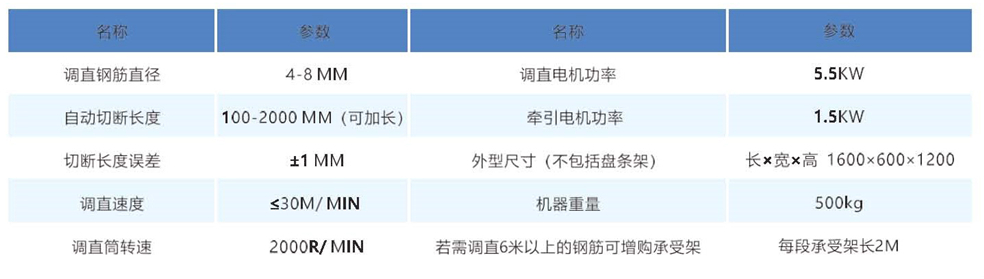

技術參數
